螺紋尺寸：M30x2

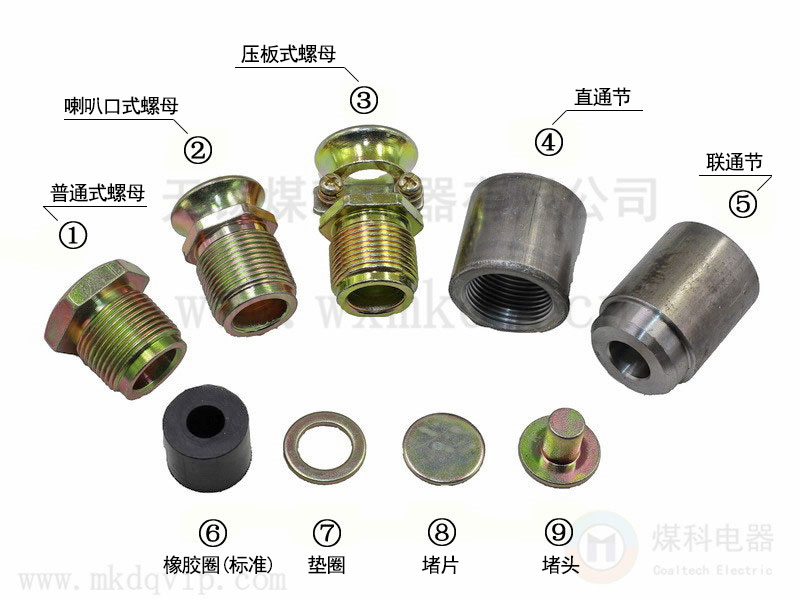

編號對應圖上編號：

①A2普通式螺母   ②A2喇叭口式螺母   ③A2壓板式螺母（含壓條和螺絲）   ④A2直通節  ⑤A2聯通節   ⑥A2橡膠圈（標準）   ⑦A2墊圈   ⑧A2堵片   ⑨A2堵頭

◆ 執行標準：GB/T 3836-2021、Q/MK MA0301-2022

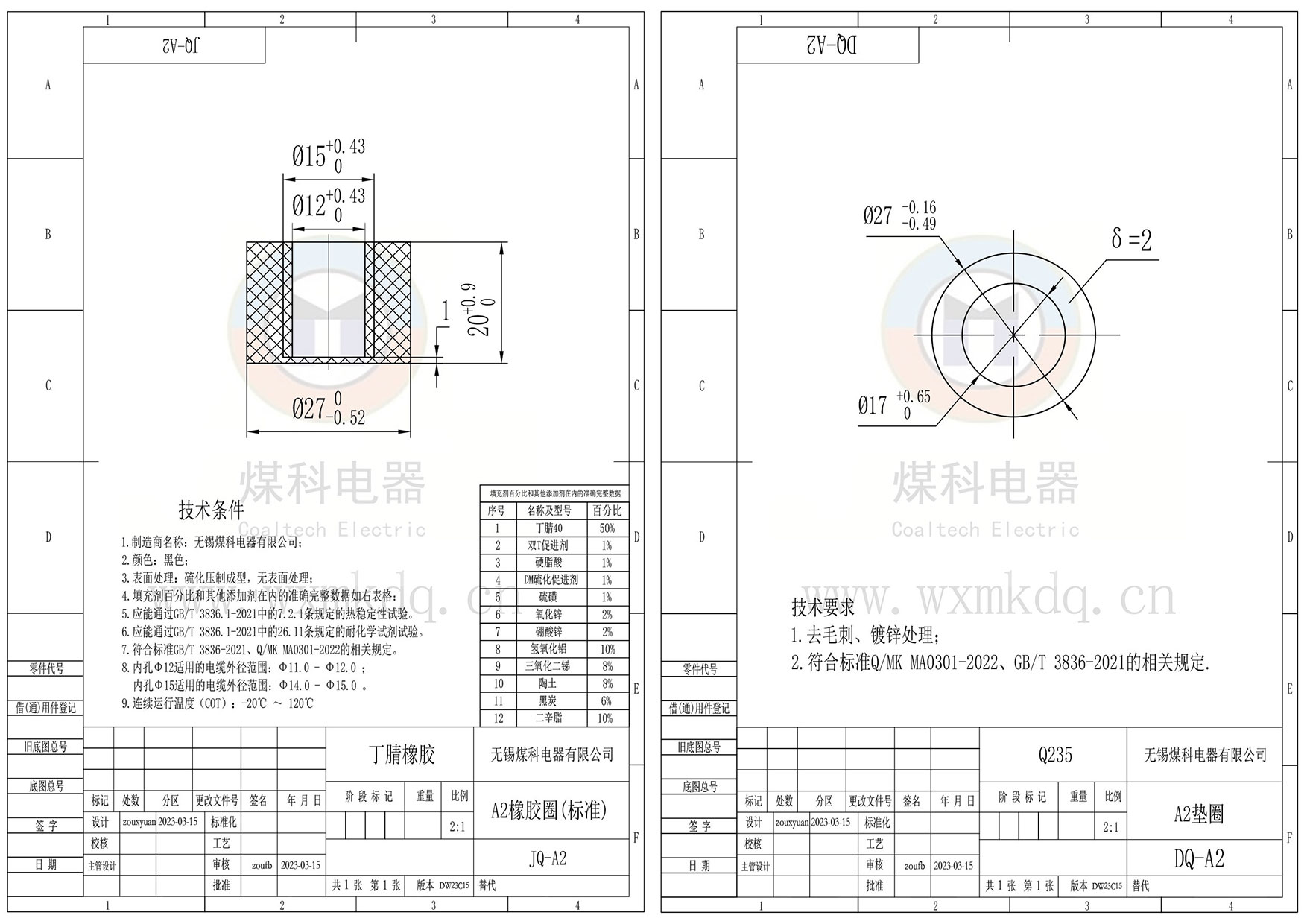

◆ 可配電纜外徑≤Φ15mm（具體多少由橡膠圈內孔決定），可參考：防爆橡膠圈內孔對應電纜外徑

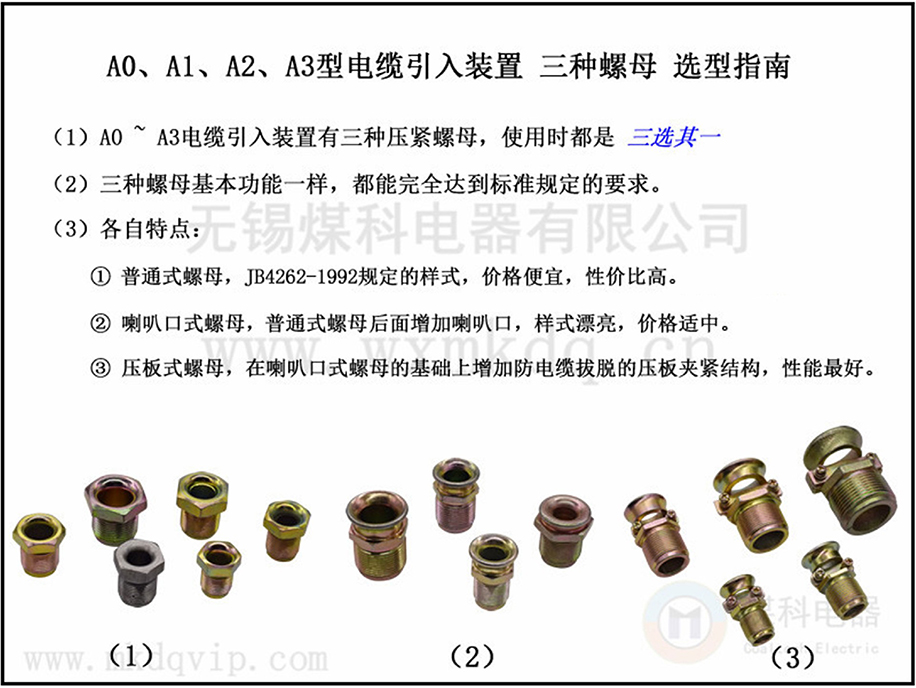

壓緊螺母選擇指南：

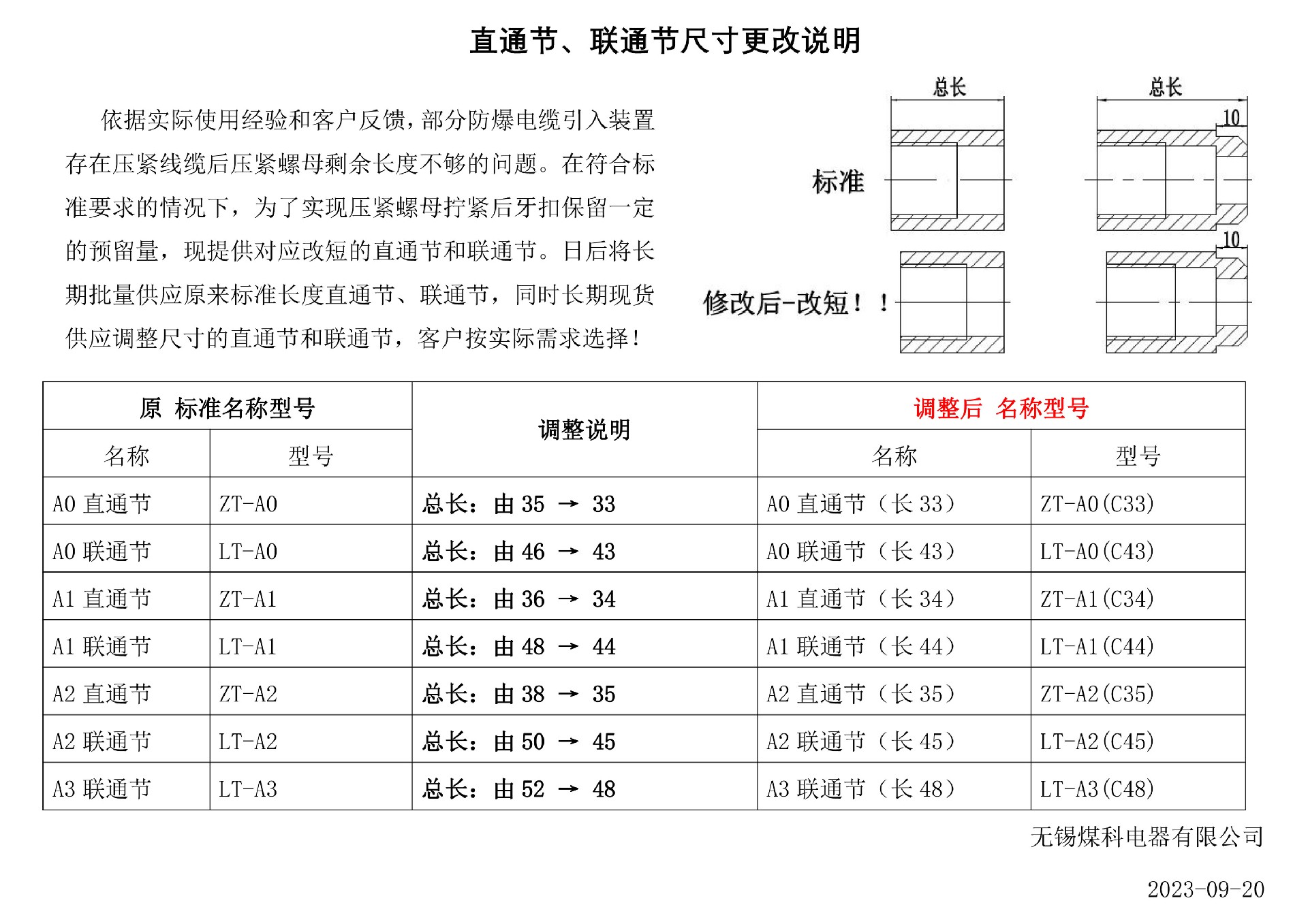

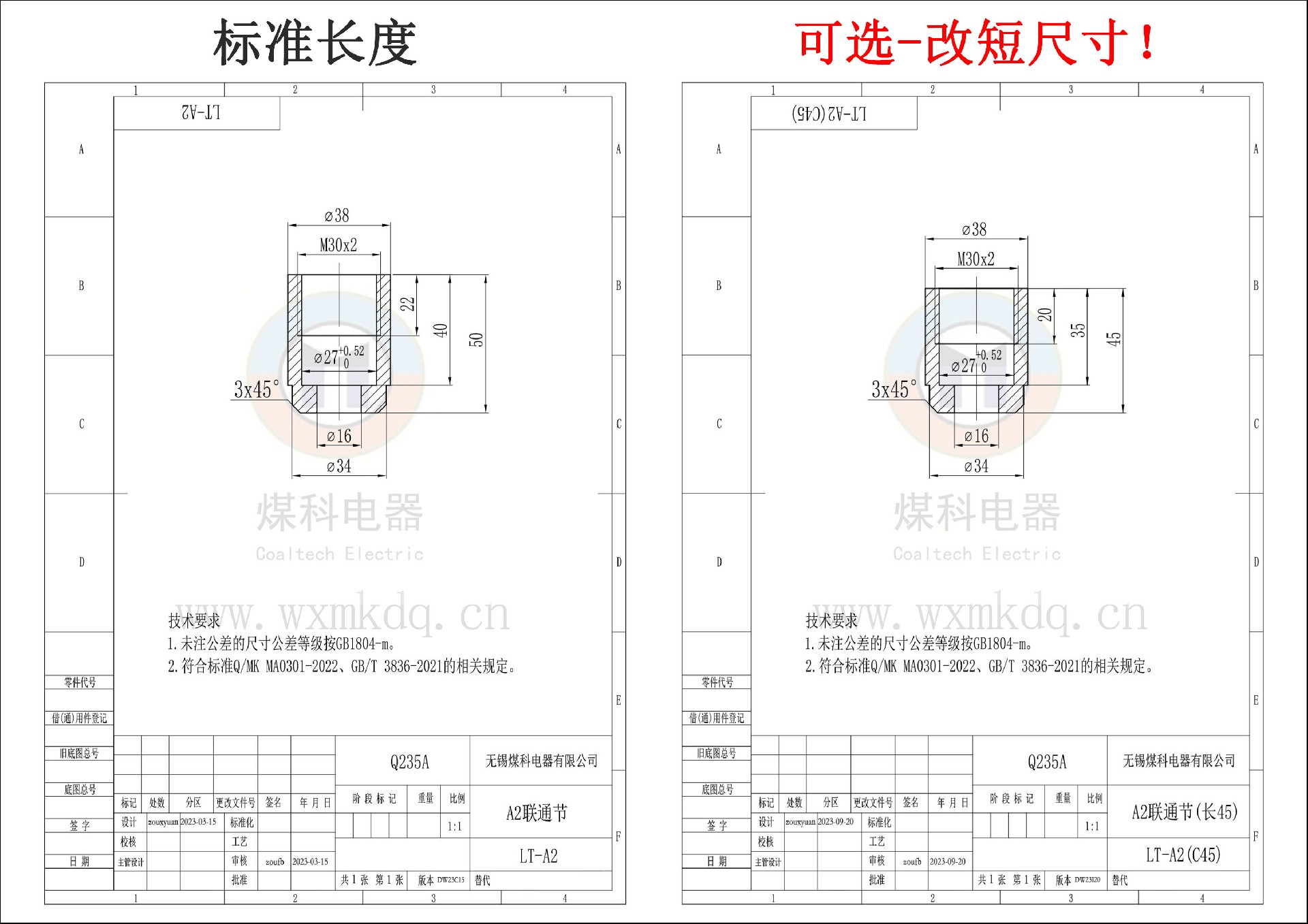

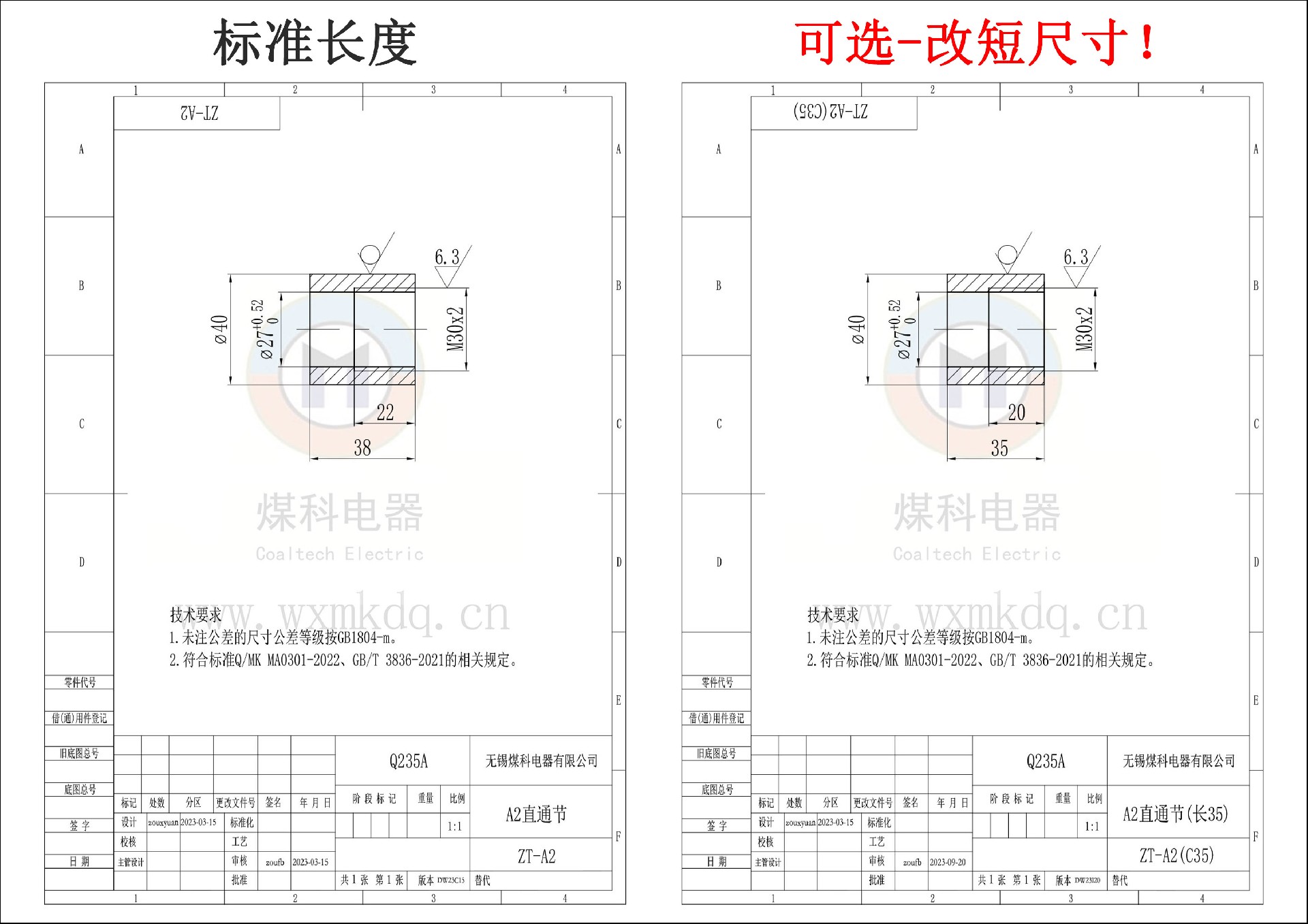

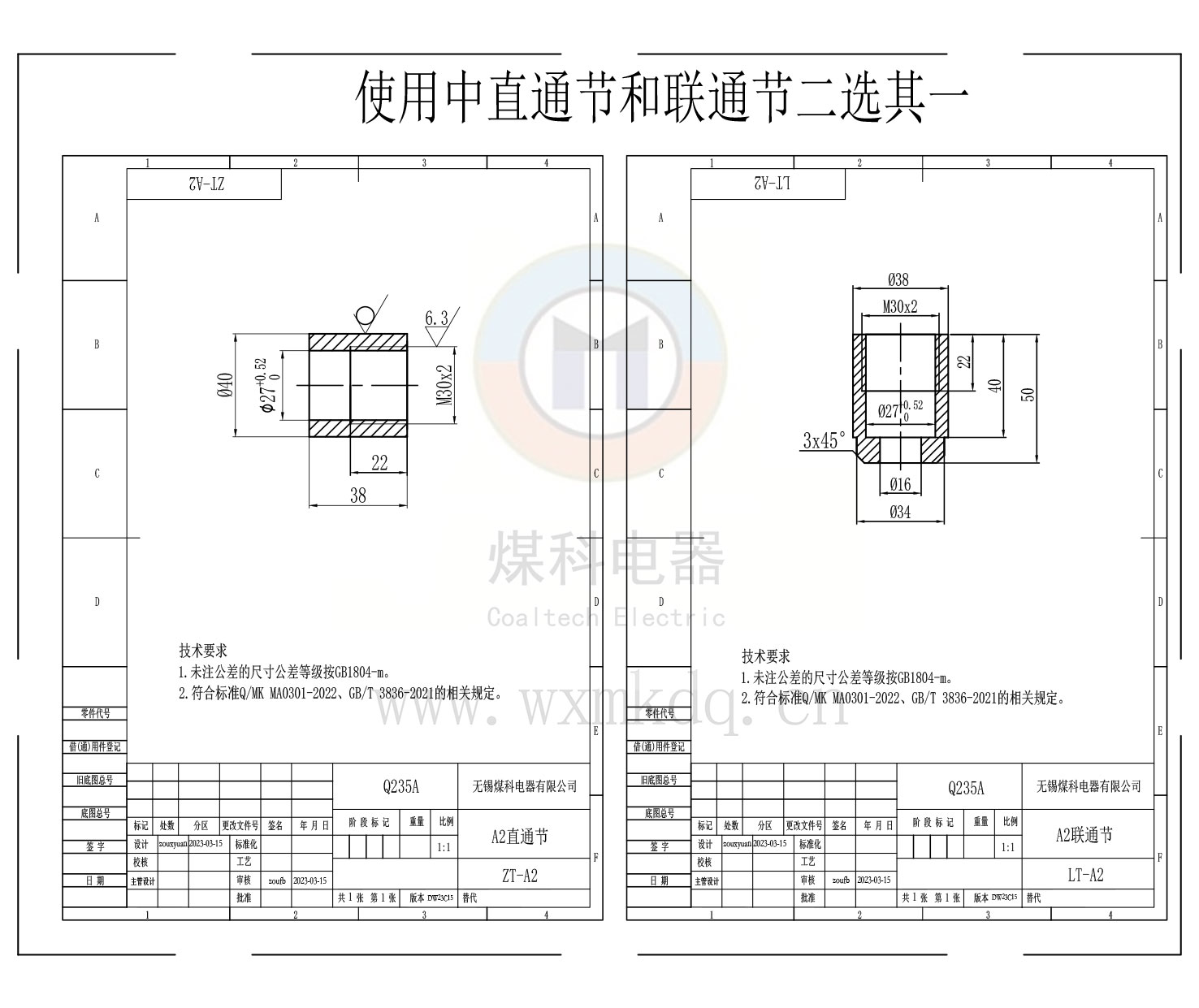

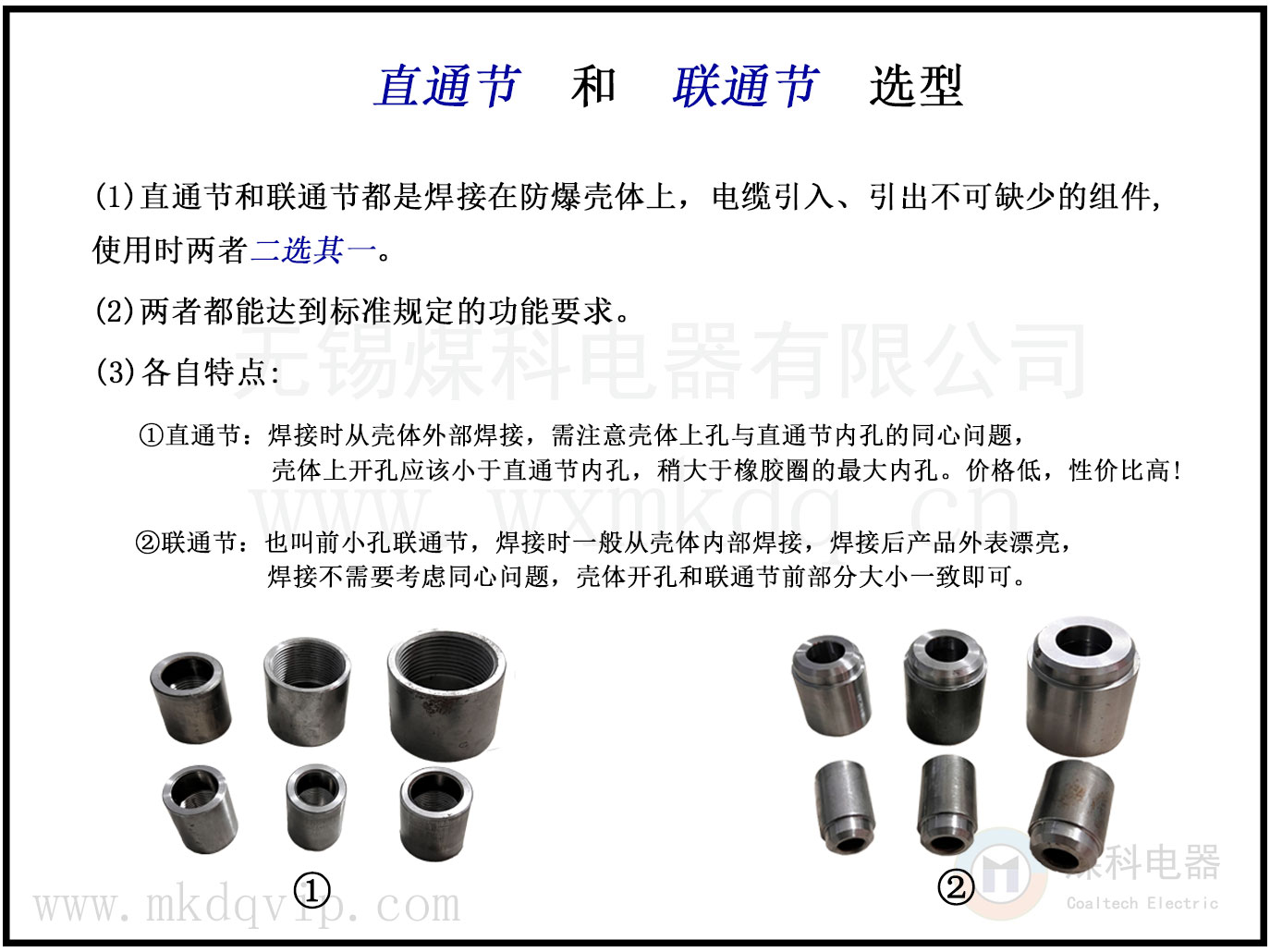

直通節和聯通節選擇指導：

訂貨須知：為了高效溝通，訂貨盡量使用下列名稱（名稱對應圖上編號）

可單獨訂購：

①A2普通式螺母   ②A2喇叭口式螺母   ③A2壓板式螺母（含壓條和螺絲）   ④A2直通節  ⑤A2聯通節   ⑥A2橡膠圈（標準）   ⑦A2墊片   ⑧A2堵片   ⑨A2堵頭

建議成套訂購：

（1） A2普通式堵片全套        =A2普通式螺母+橡膠圈（標準）+墊圈+堵片
（2） A2普通式堵頭全套        =A2普通式螺母+橡膠圈（標準）+墊圈+堵頭

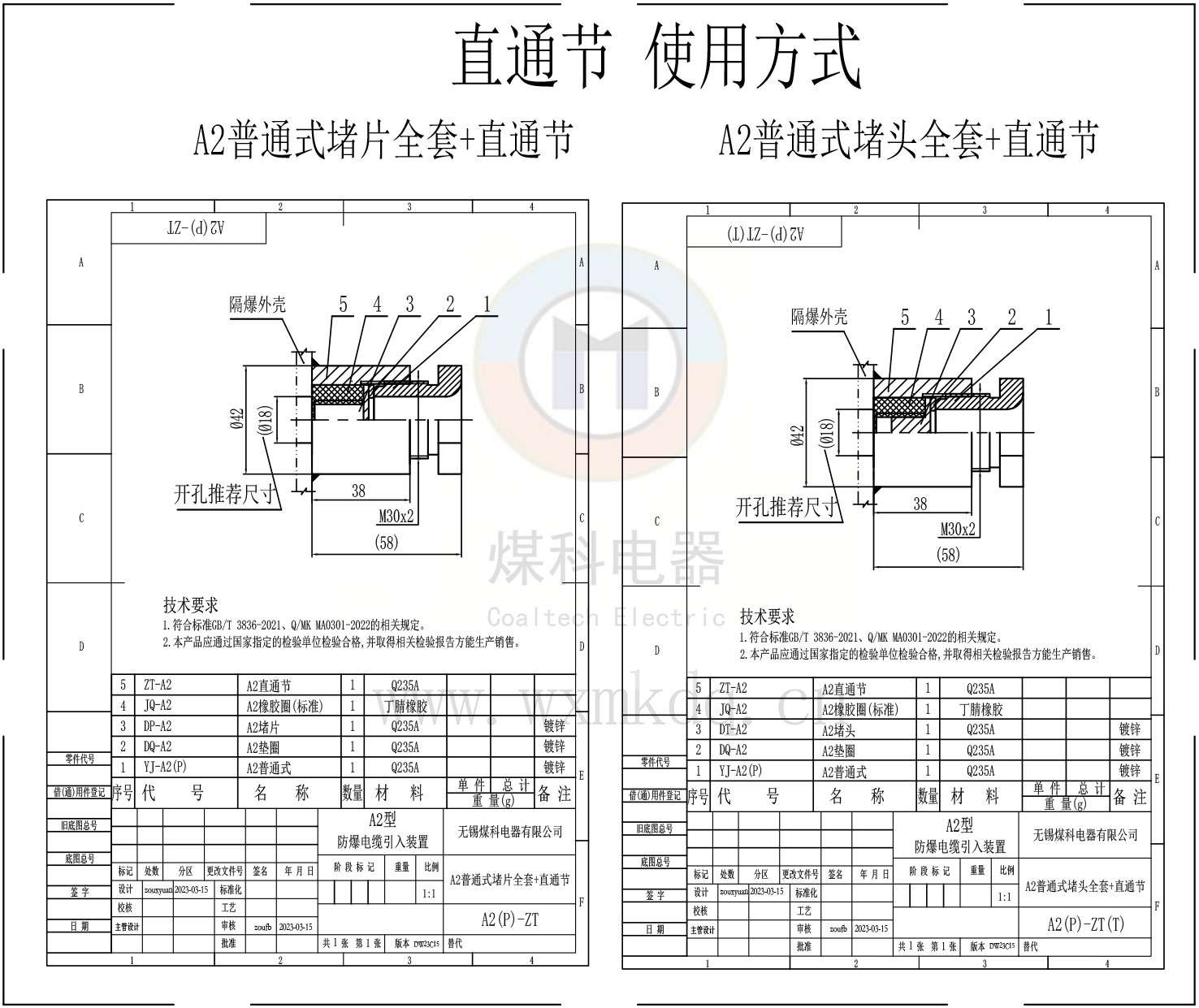

（3） A2普通式堵片全套+直通節   =A2普通式螺母+橡膠圈（標準）+墊圈+堵片+直通節
（4） A2普通式堵頭全套+直通節   =A2普通式螺母+橡膠圈（標準）+墊圈+堵頭+直通節

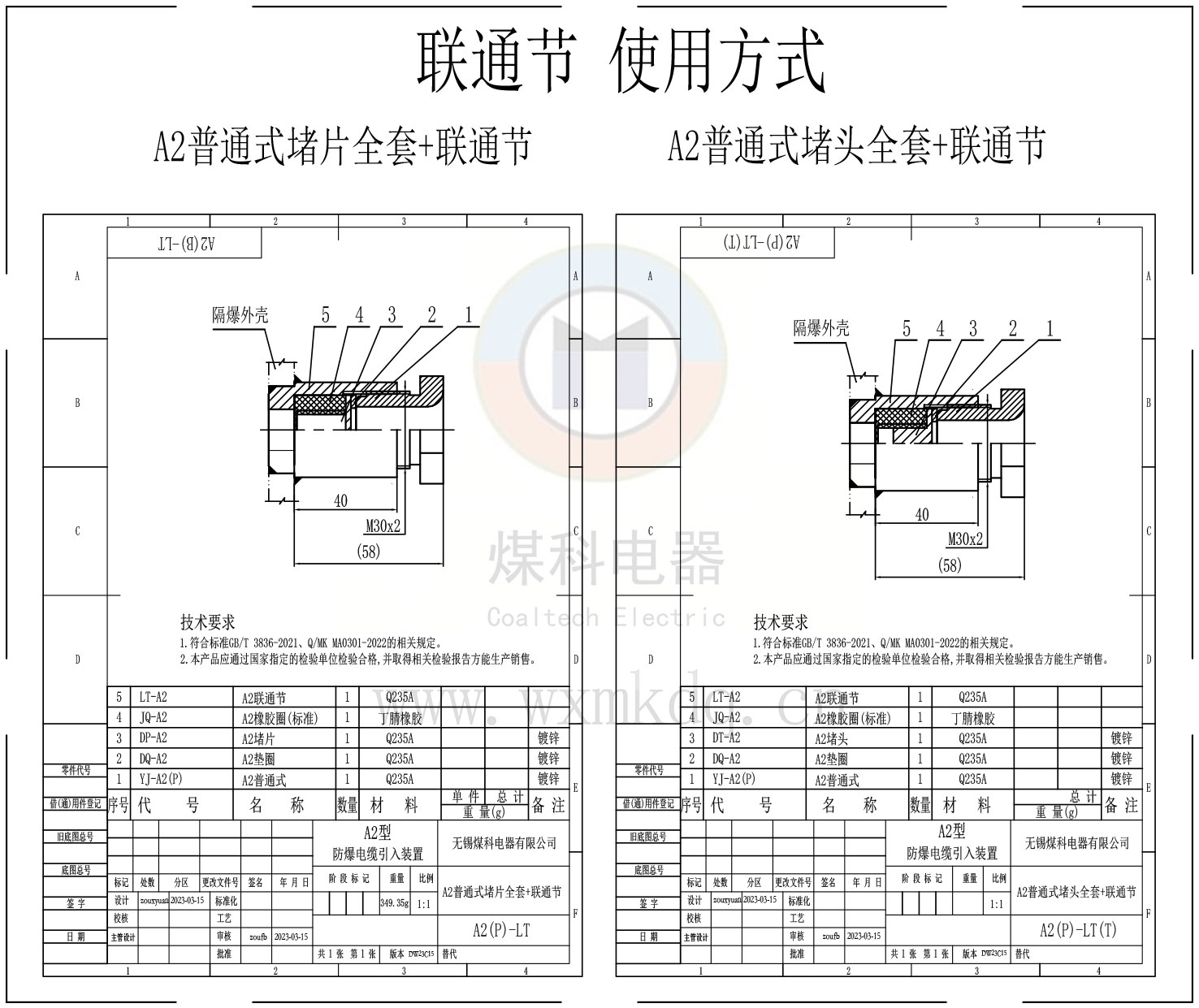

（5） A2普通式堵片全套+聯通節   =A2普通式螺母+橡膠圈（標準）+墊圈+堵片+聯通節
（6） A2普通式堵頭全套+聯通節   =A2普通式螺母+橡膠圈（標準）+墊圈+堵頭+聯通節

（7） A2喇叭口式堵片全套      =A2喇叭口式螺母+橡膠圈（標準）+墊圈+堵片
（8） A2喇叭口式堵頭全套      =A2喇叭口式螺母+橡膠圈（標準）+墊圈+堵頭

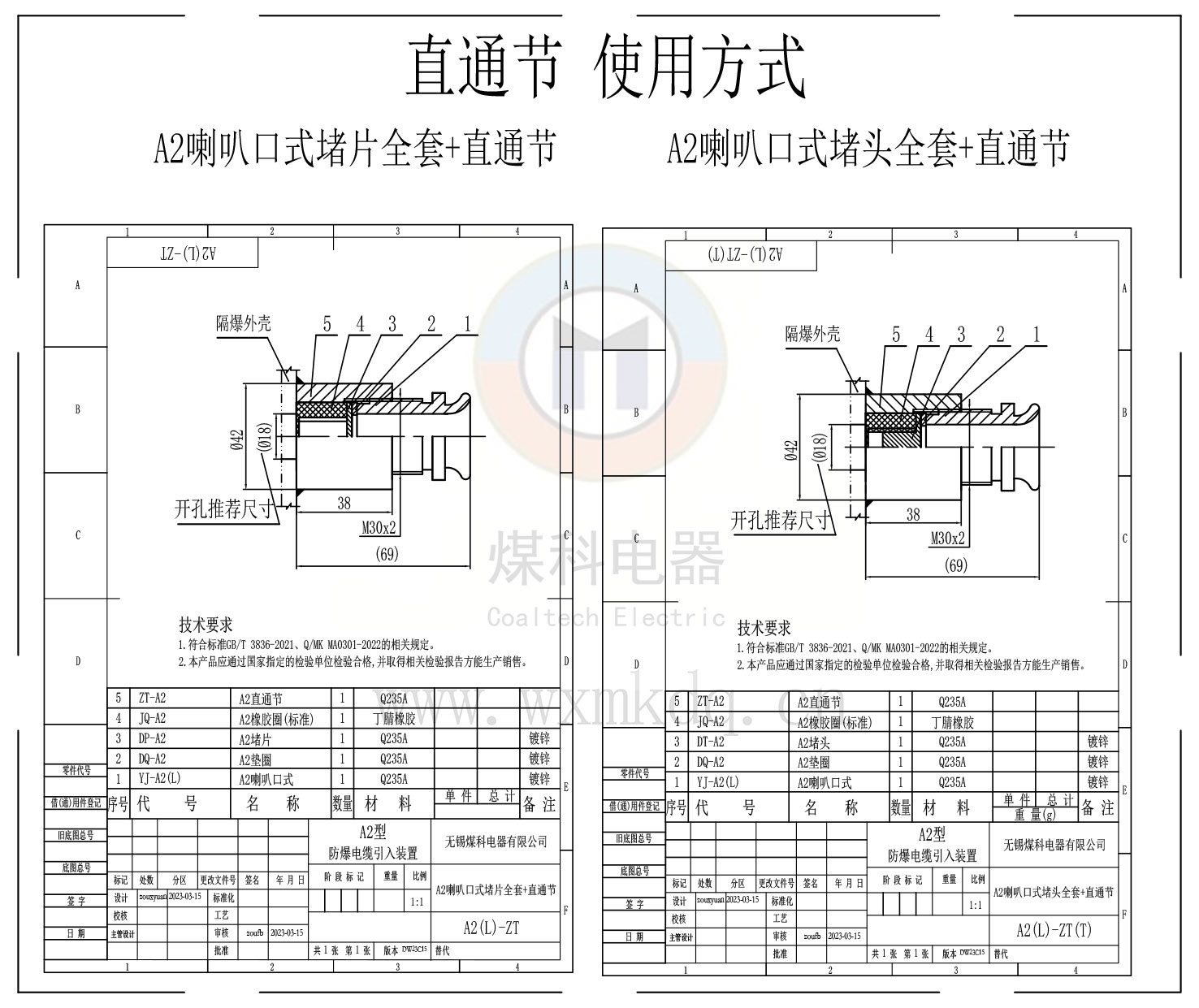

（9） A2喇叭口式堵片全套+直通節  =A2喇叭口式螺母+橡膠圈（標準）+墊圈+堵片+直通節
（10）A2喇叭口式堵頭全套+直通節  =A2喇叭口式螺母+橡膠圈（標準）+墊圈+堵頭+直通節

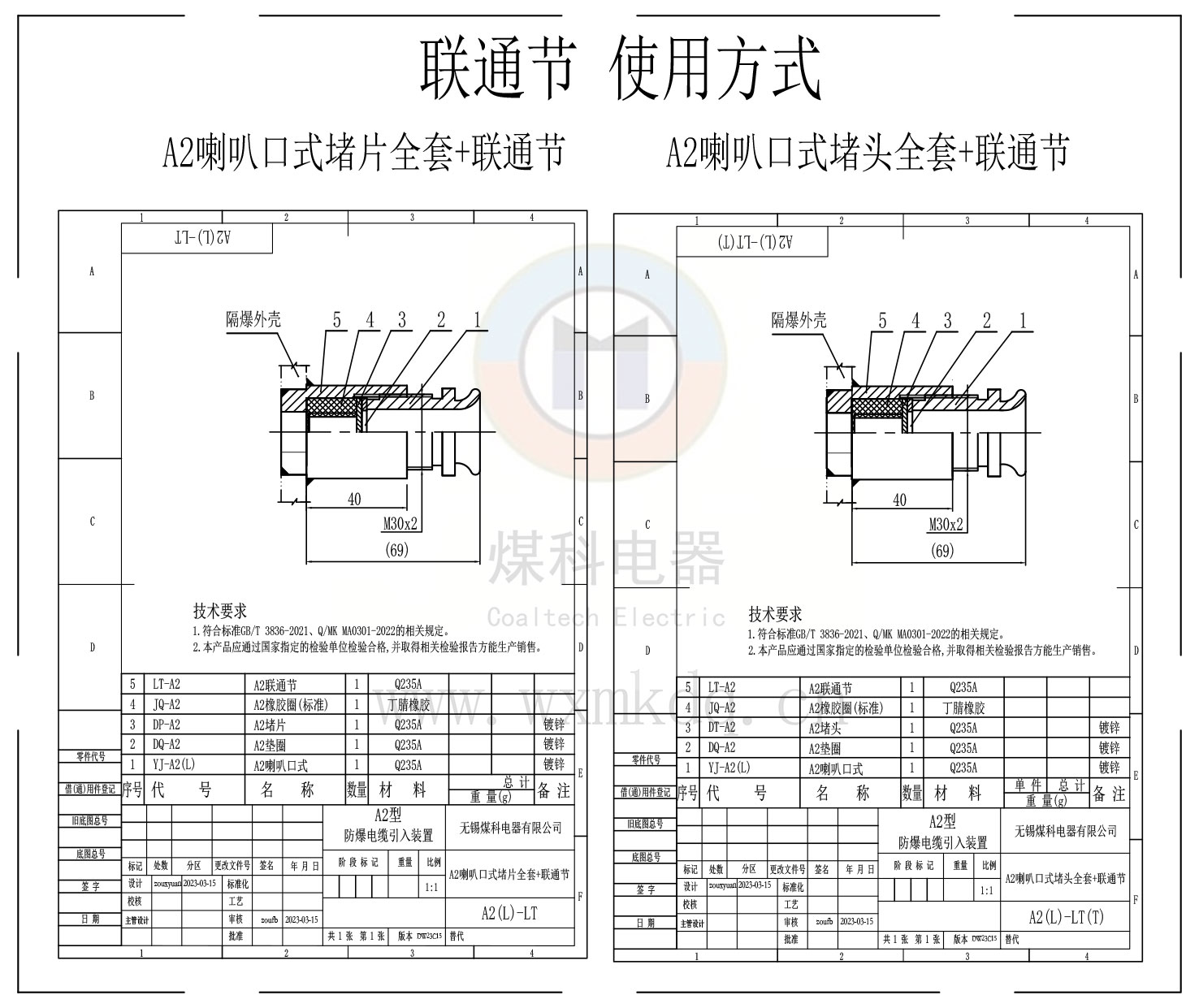

（11）A2喇叭口式堵片全套+聯通節  =A2喇叭口式螺母+橡膠圈（標準）+墊圈+堵片+聯通節
（12）A2喇叭口式堵頭全套+聯通節  =A2喇叭口式螺母+橡膠圈（標準）+墊圈+堵頭+聯通節

（13）A2壓板式堵片全套        =A2壓板式螺母+橡膠圈（標準）+墊圈+堵片
（14）A2壓板式堵頭全套        =A2壓板式螺母+橡膠圈（標準）+墊圈+堵頭

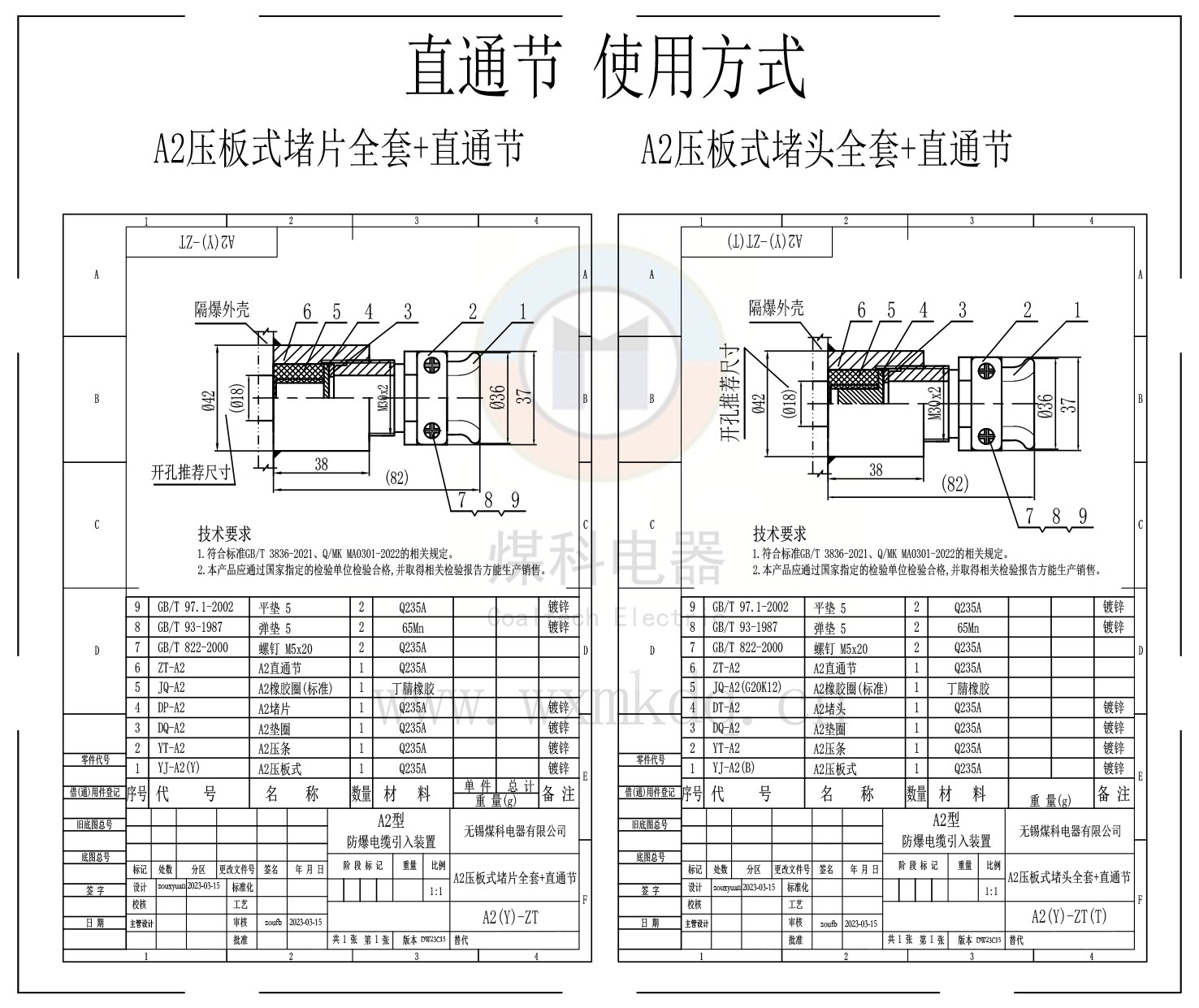

（15）A2壓板式堵片全套+直通節   =A2壓板式螺母+橡膠圈（標準）+墊圈+堵片+直通節
（16）A2壓板式堵頭全套+直通節   =A2壓板式螺母+橡膠圈（標準）+墊圈+堵頭+直通節

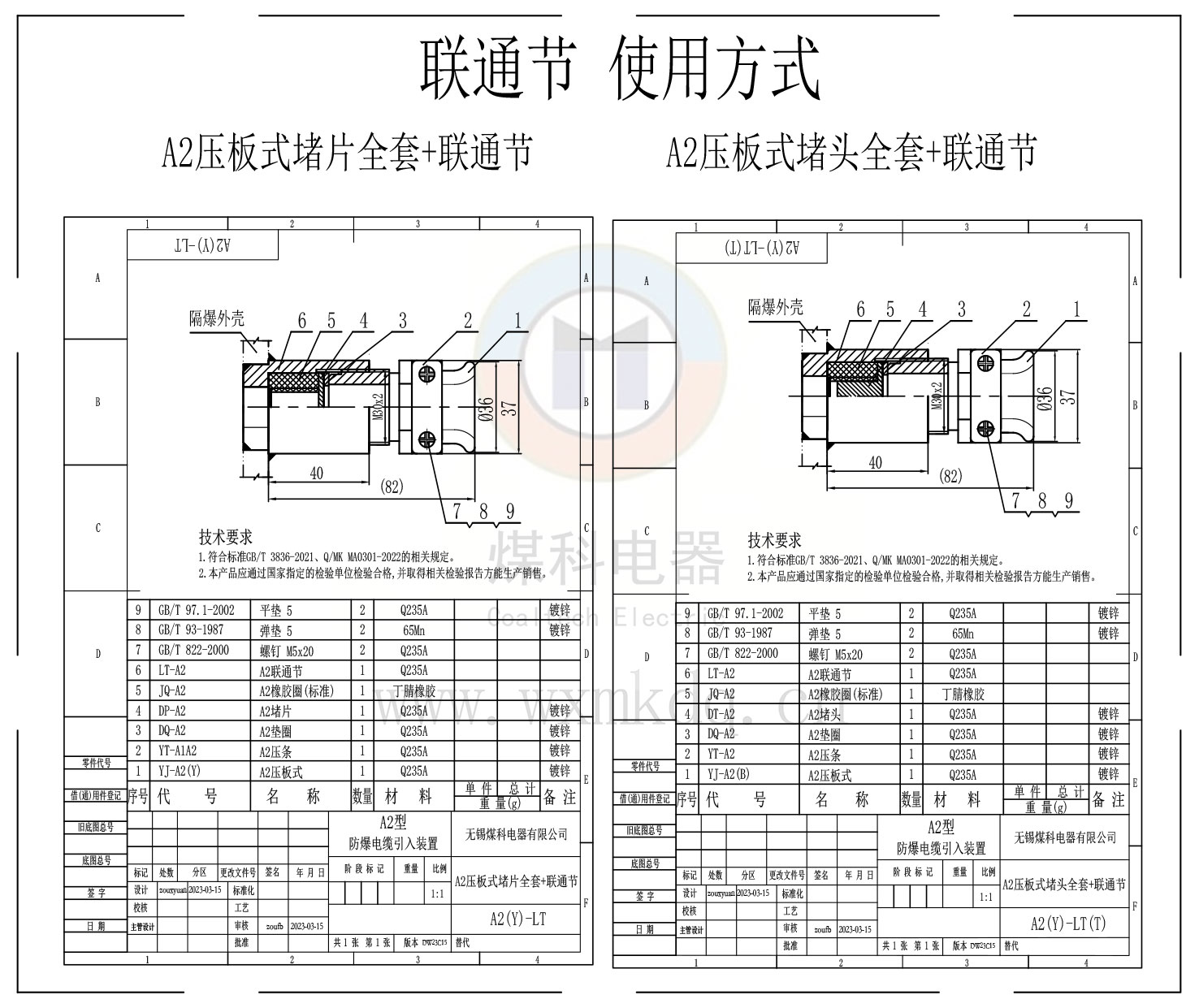

（17）A2壓板式堵片全套+聯通節   =A2壓板式螺母+橡膠圈（標準）+墊圈+堵片+聯通節
（18）A2壓板式堵頭全套+聯通節   =A2壓板式螺母+橡膠圈（標準）+墊圈+堵頭+聯通節

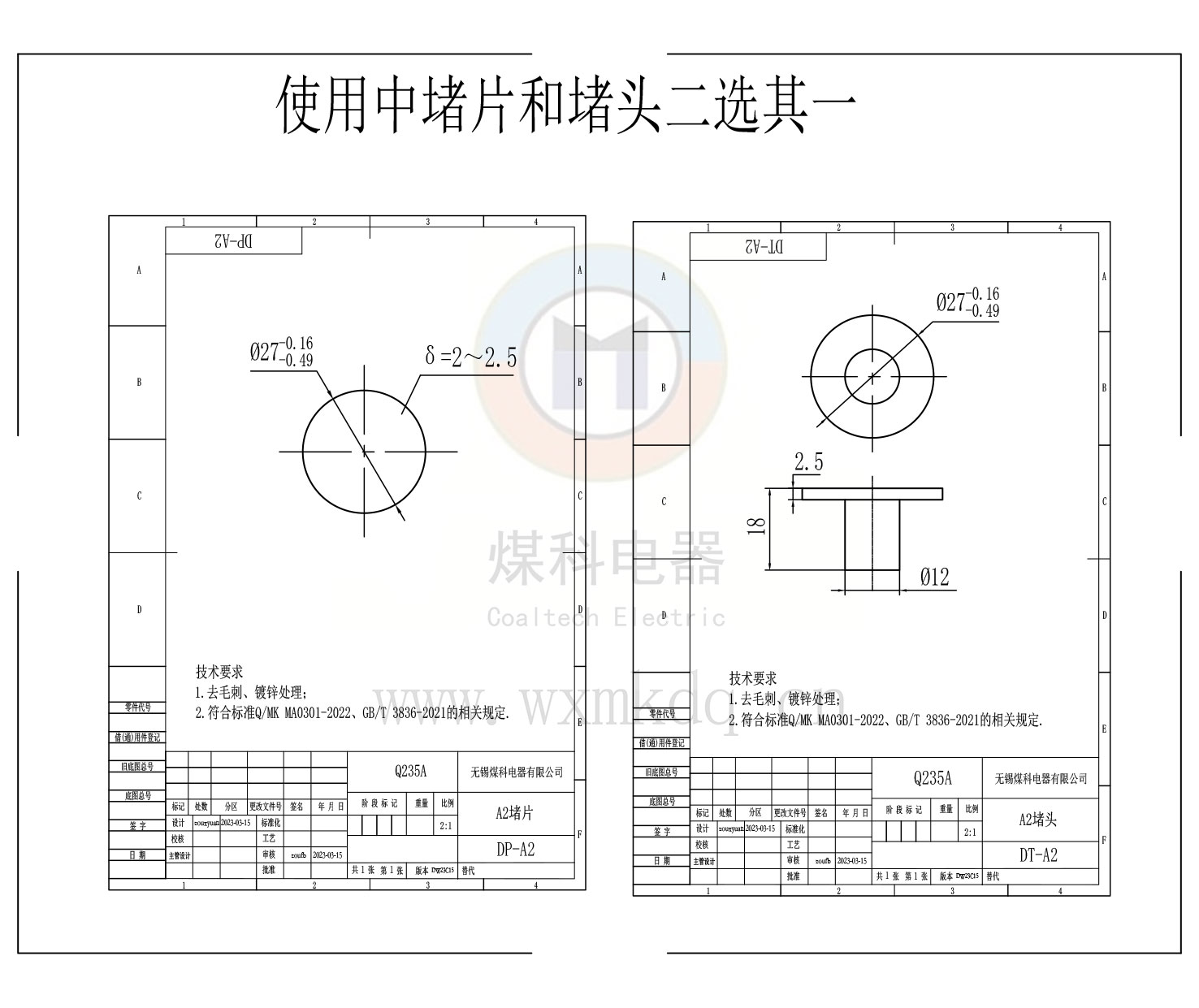

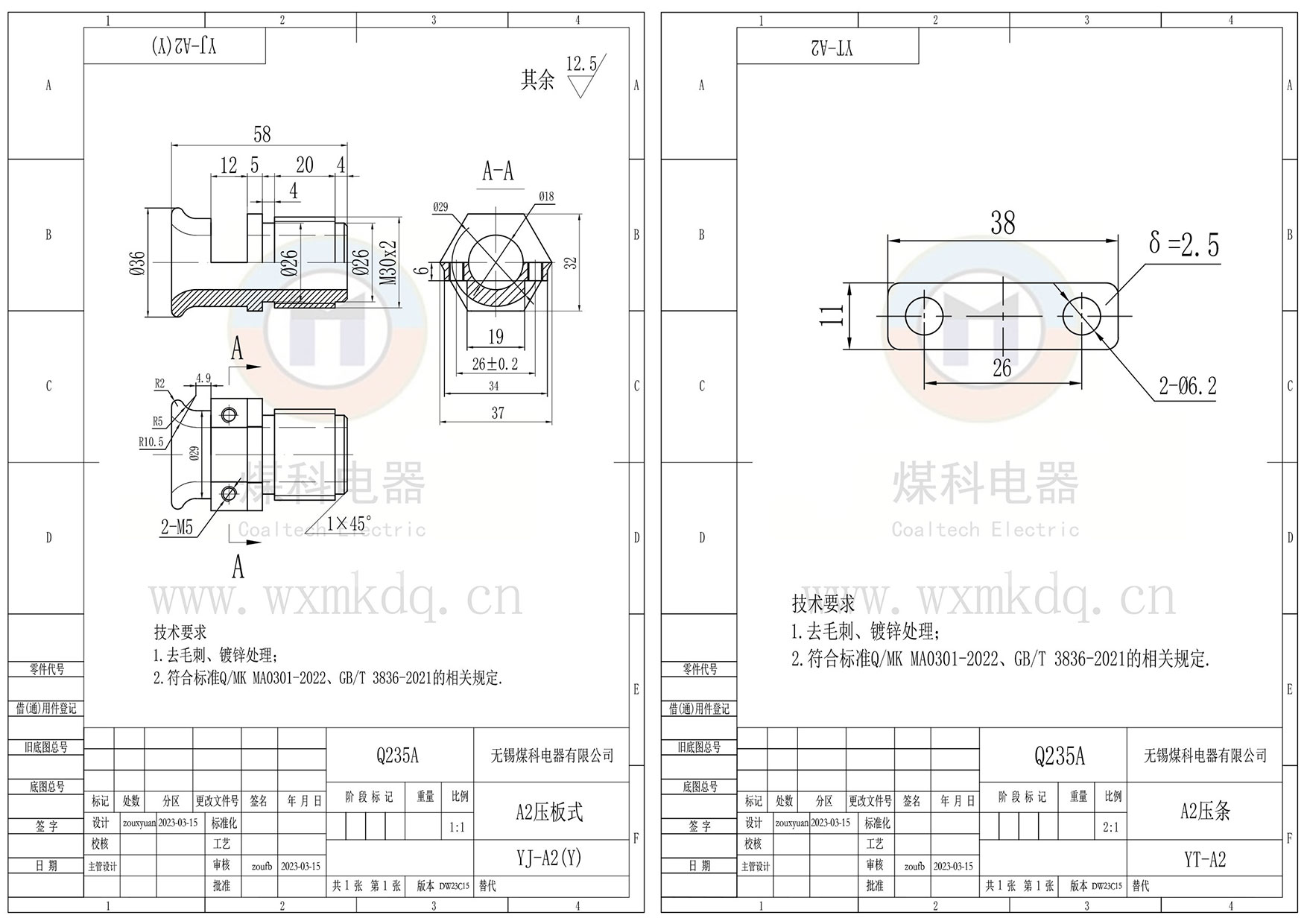

■產品詳細機械圖紙■

引入裝置 選型簡介

（1）防爆橡膠圈（阻燃）通過 相關的熱穩定試驗，并取得國家防爆檢驗站檢驗報告；

（2）防爆橡膠圈可按照客戶的要求定做！現有尺寸可參考具體選型頁面！

（3）標準型以外，包含多種規格（M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……）歡迎來電咨詢！

（4）標準型電纜引入線裝置 比較選型
