首頁 >> 產品中心 >> 引入裝置系列 >> A0~A5螺紋型引入裝置

    A4型防爆電纜引入裝置
    時間:2023-04-01


    螺紋尺寸:M42x2

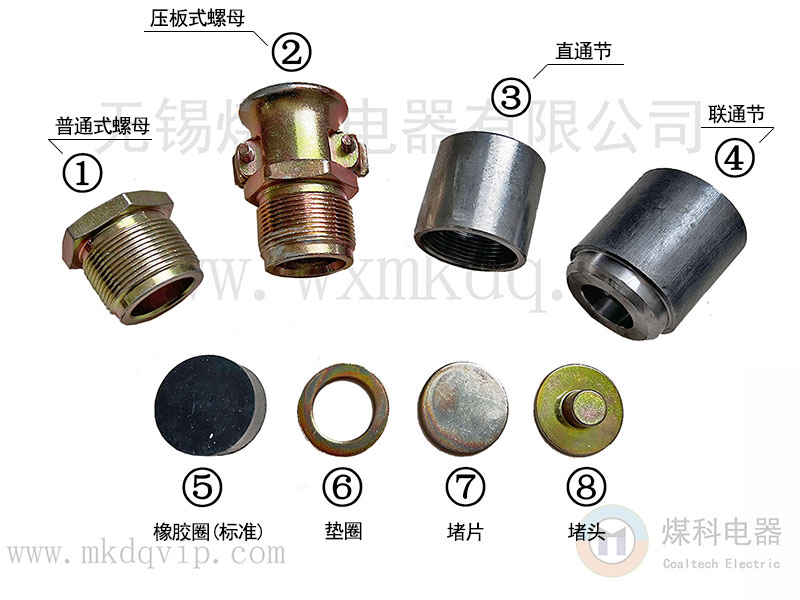

    編號對應圖上編號:

    ①A4普通式螺母   ②A4壓板式螺母(含壓條和螺絲)    ③A4直通節   ④A4聯通節   ⑤A4橡膠圈(標準)  ⑥A4墊圈   ⑦A4堵片   ⑧A4堵頭


    ◆ 執行標準:GB/T 3836-2021、Q/MK MA0301-2022

    ◆ 可配電纜外徑≤Φ22mm(具體多少由橡膠圈內孔決定),可參考:防爆橡膠圈內孔對應電纜外徑


    壓緊螺母選擇指南:

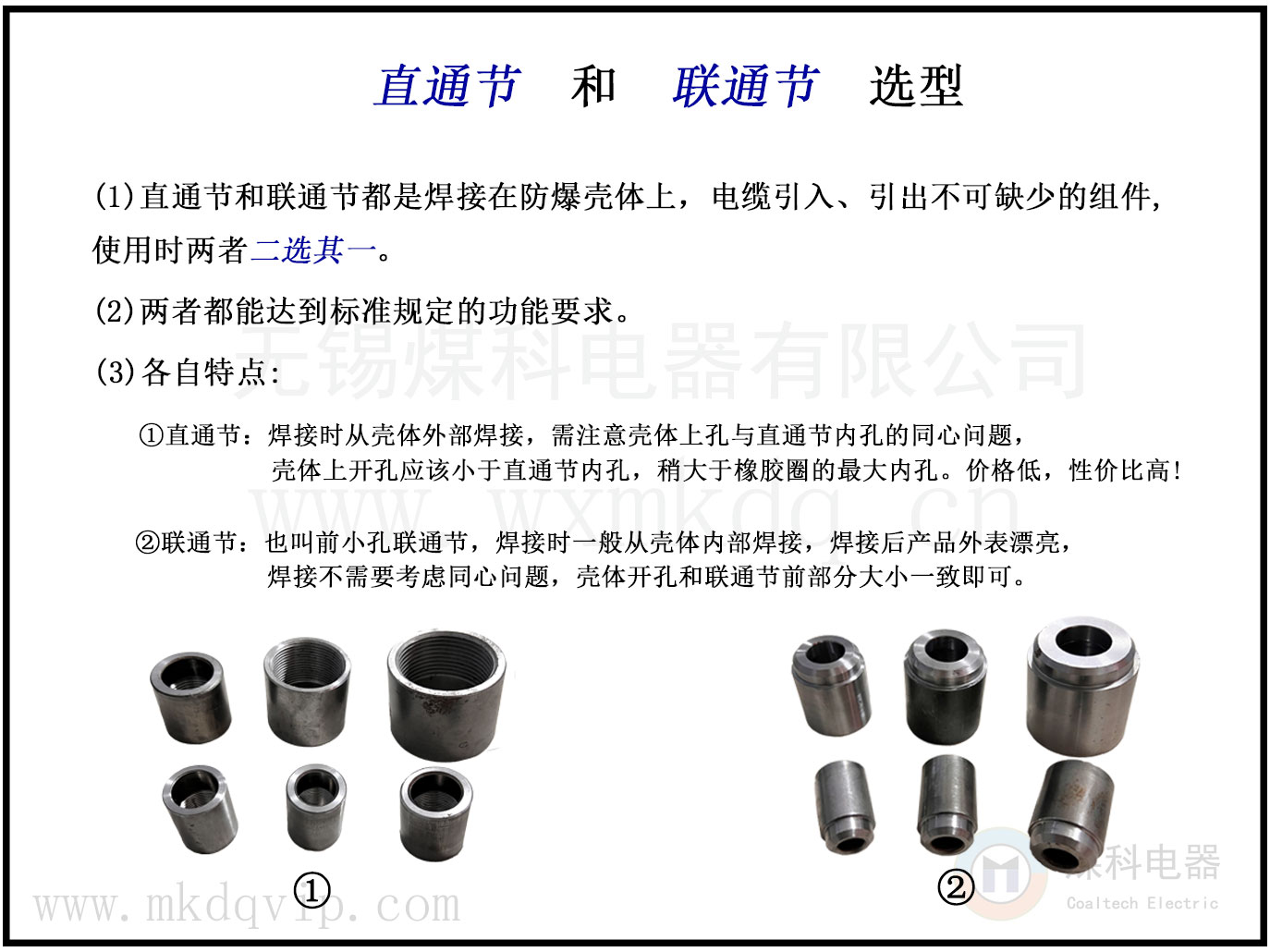

    直通節和聯通節選擇指導:




    訂貨須知:為了高效溝通,訂貨盡量使用下列名稱(名稱對應圖上編號)


    可單獨訂購:

    ①A4普通式螺母   ②A4壓板式螺母(含壓條和螺絲)    ③A4直通節   ④A4聯通節   ⑤A4橡膠圈(標準)  ⑥A4墊圈   ⑦A4堵片   ⑧A4堵頭


    建議成套訂購:


    (1) A4普通式堵片全套        =A4普通式螺母+橡膠圈(標準)+墊圈+堵片
    (2) A4普通式堵頭全套        =A4普通式螺母+橡膠圈(標準)+墊圈+堵頭
    (3) A4普通式堵片全套+直通節   =A4普通式螺母+橡膠圈(標準)+墊圈+堵片+直通節
    (4) A4普通式堵頭全套+直通節   =A4普通式螺母+橡膠圈(標準)+墊圈+堵頭+直通節
    (5) A4普通式堵片全套+聯通節   =A4普通式螺母+橡膠圈(標準)+墊圈+堵片+聯通節
    (6) A4普通式堵頭全套+聯通節   =A4普通式螺母+橡膠圈(標準)+墊圈+堵頭+聯通節


    (7) A4壓板式堵片全套        =A4壓板式螺母+橡膠圈(標準)+墊圈+堵片
    (8) A4壓板式堵頭全套        =A4壓板式螺母+橡膠圈(標準)+墊圈+堵頭
    (9) A4壓板式堵片全套+直通節   =A4壓板式螺母+橡膠圈(標準)+墊圈+堵片+直通節
    (10) A4壓板式堵頭全套+直通節   =A4壓板式螺母+橡膠圈(標準)+墊圈+堵頭+直通節
    (11) A4壓板式堵片全套+聯通節   =A4壓板式螺母+橡膠圈(標準)+墊圈+堵片+聯通節
    (12) A4壓板式堵頭全套+聯通節   =A4壓板式螺母+橡膠圈(標準)+墊圈+堵頭+聯通節

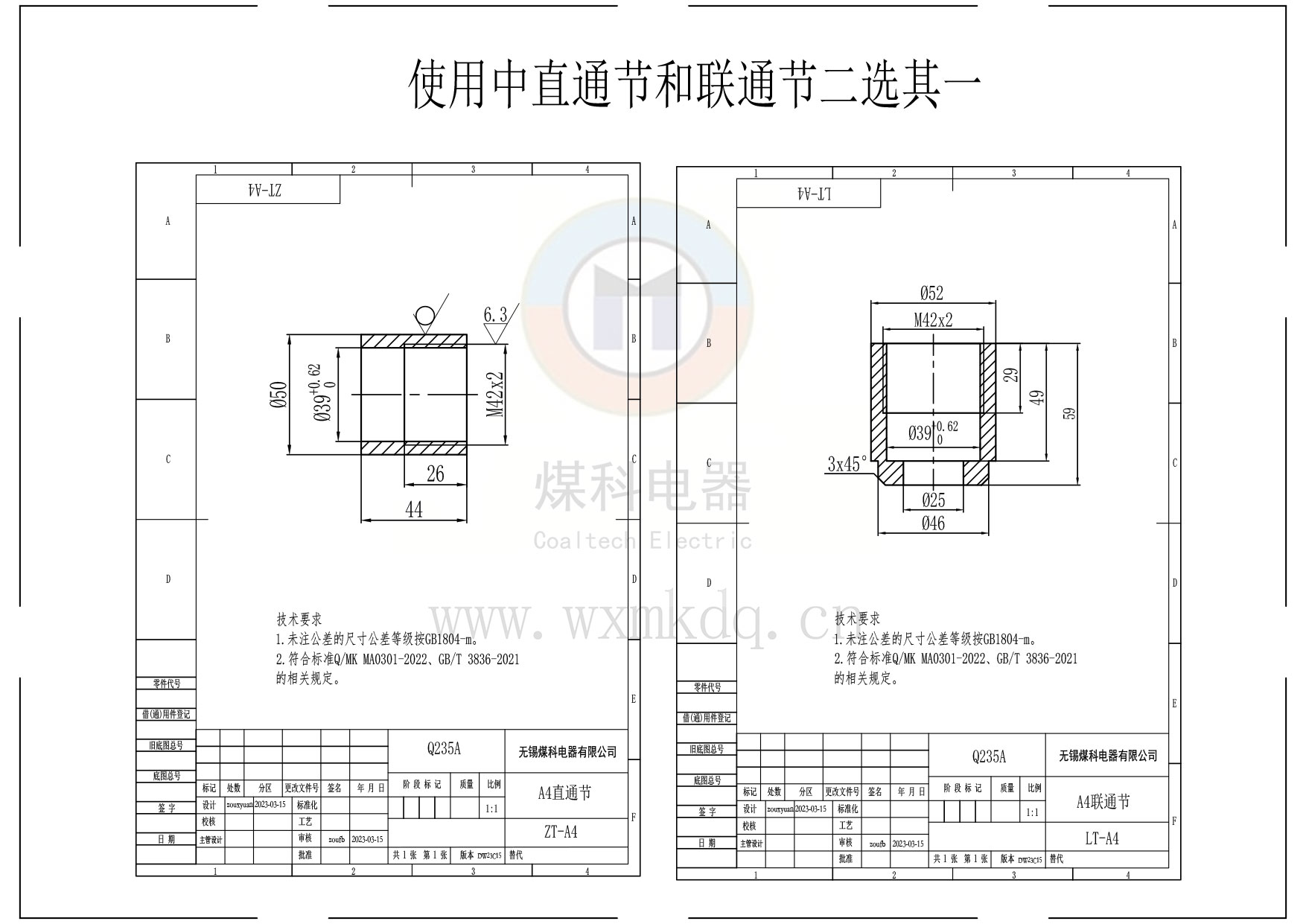

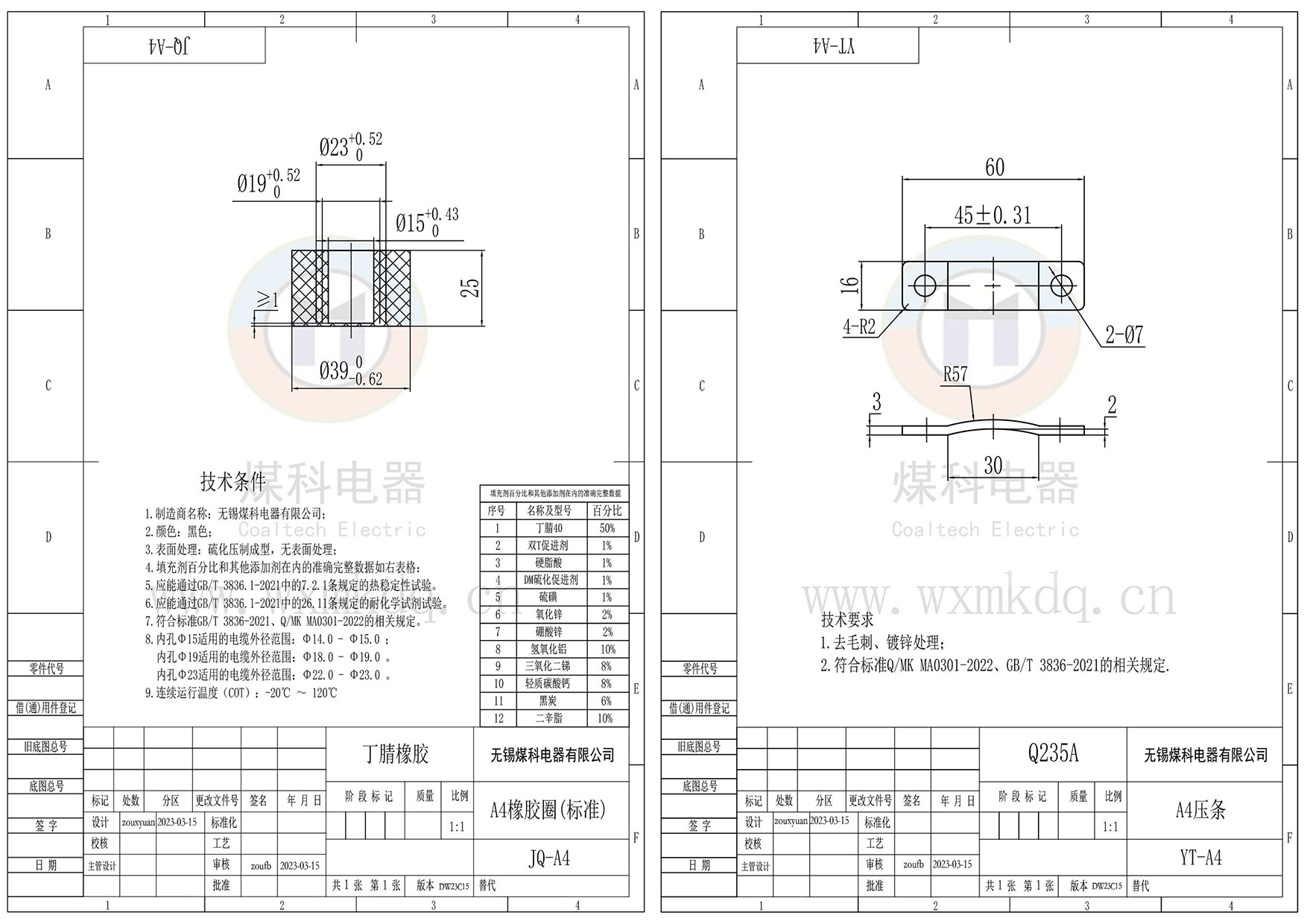

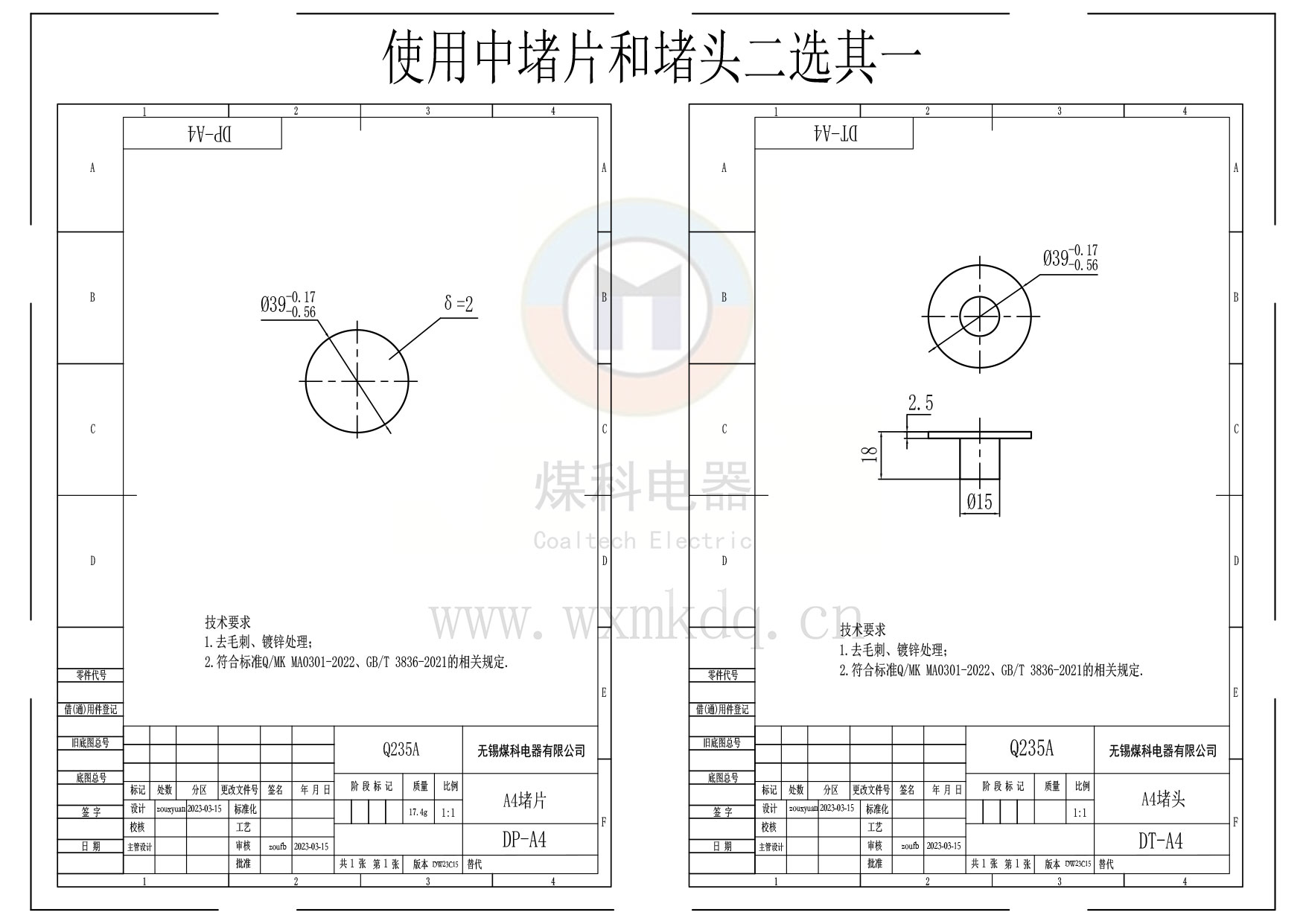

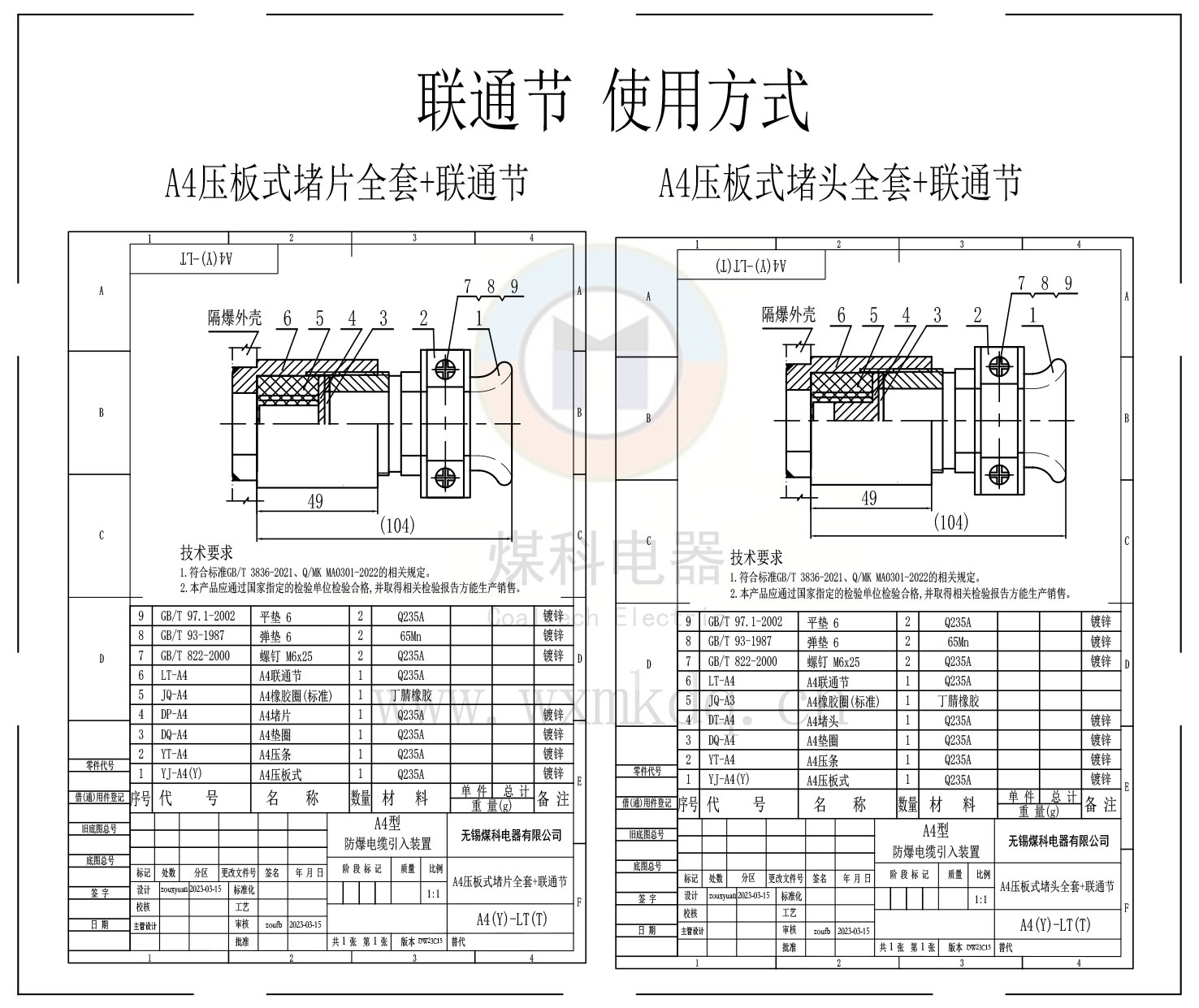

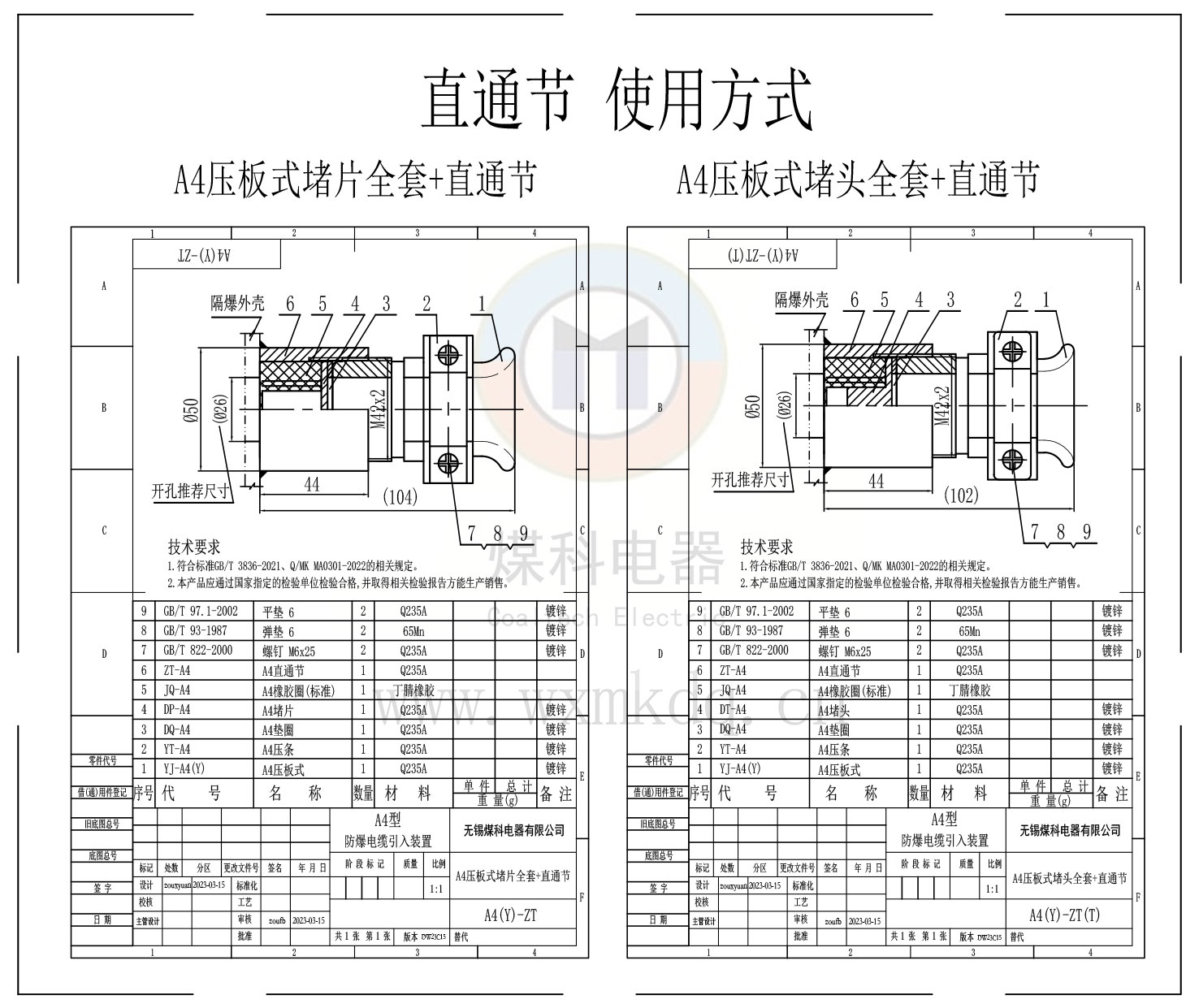

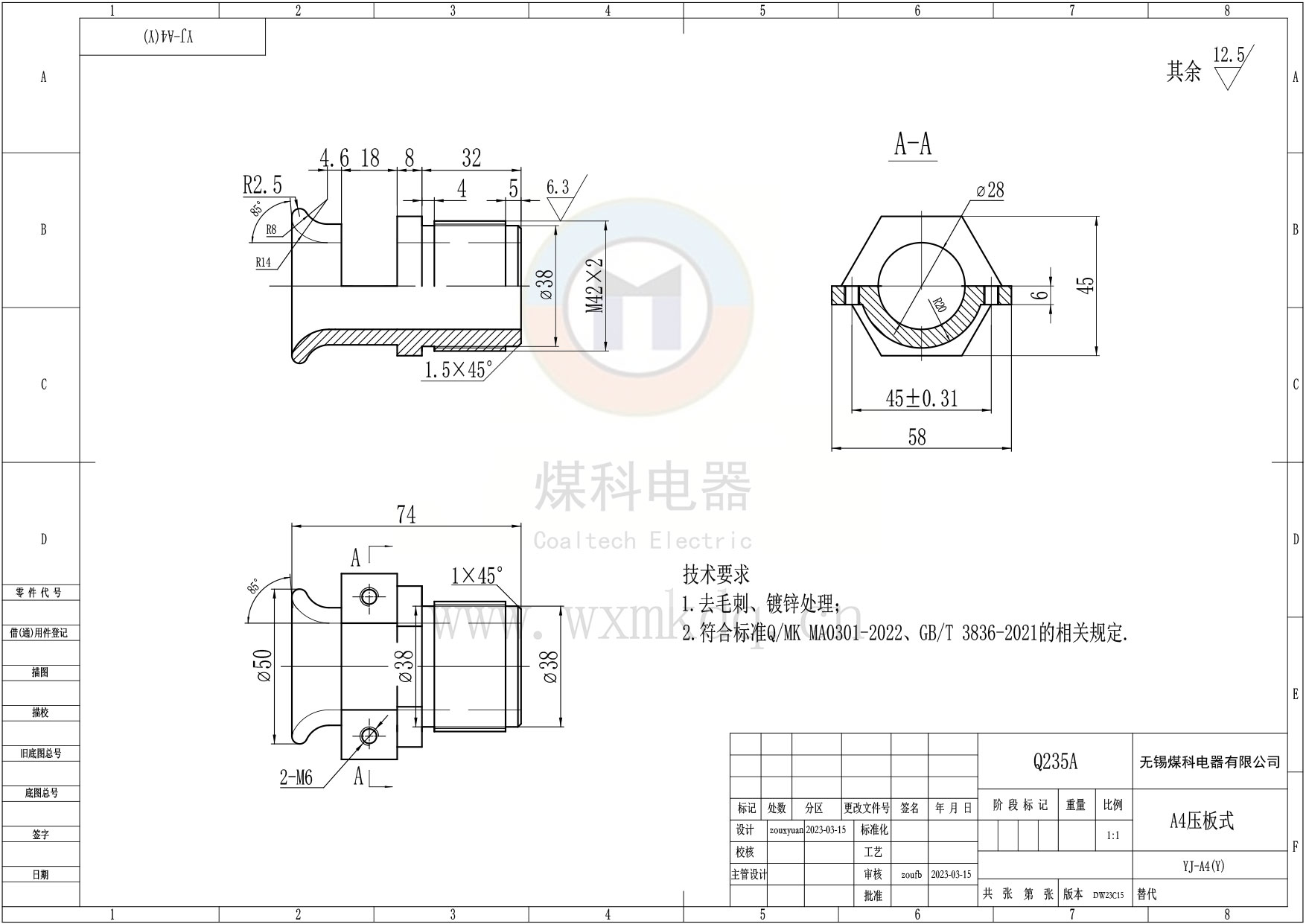

    產品詳細機械圖紙



    引入裝置 選型簡介

    (1)防爆橡膠圈(阻燃)通過 相關的熱穩定試驗,并取得國家防爆檢驗站檢驗報告;

    (2)防爆橡膠圈可按照客戶的要求定做!現有尺寸可參考具體選型頁面!

    (3)標準型以外,包含多種規格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)歡迎來電咨詢!

    (4)標準型電纜引入線裝置 比較選型
