安標證號：MAB201160     防爆證號：CQEx20.0002

CCC證書編號：2020312303000462

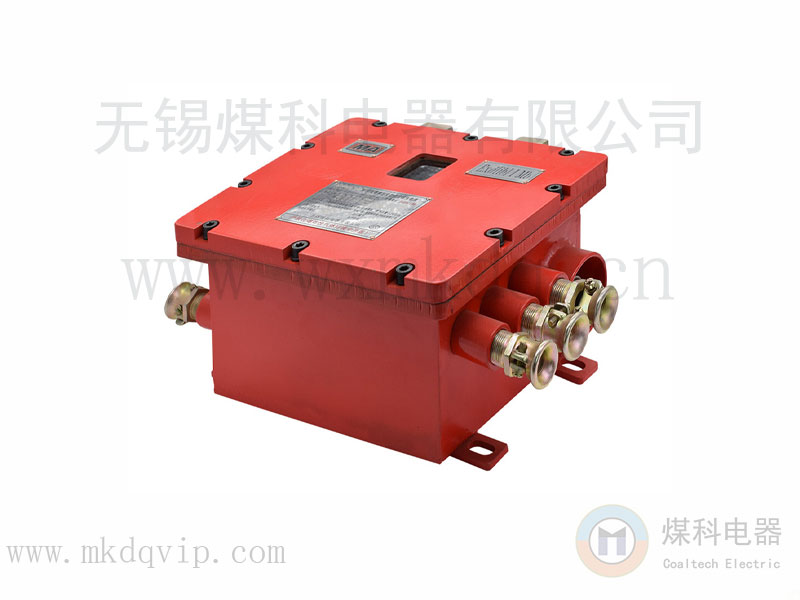

  KDW660/24B(S)礦用隔爆兼本安型直流穩壓電源（以下簡稱“電源”）可用于有瓦斯、煤塵等爆炸性危險場所，其外殼防護等級達到 IP54，外殼Q235 鋼板焊接再精加工成型，內外表面進行防銹、涂漆處理，隔爆面進行磷化處理。電源內部集成無錫煤科電器有限公司生產的高性能模塊化的 MKD-II-Q 型輸出本質安全型電源（防爆合格證號：CQEx24.0882U）模塊，本安電源模塊輸出具有雙重化過壓、過流、短 路等保護。電源中的液晶能實時顯示本安輸出電壓、電流值，備用電池等相關信息。備用電池采用體積小、容量大的磷酸鐵鋰電池，內部的BMS系統能對每節電池進行管理。

本電源可以輸出一種有較高的帶載能力電壓，在煤礦井下給各種監控設備、傳感器等本質安全型電路提供穩定的電源；本電源體積小巧，重量輕，裝拆移位使用十分方便。

★ 使用環境條件：

1.環境溫度：0℃～40℃；

2. 濕度：≤95％（+25℃）；
3. 環境大氣壓：86kPa～1l6kPa；
4. 無顯著振動和沖擊的場所；
5. 周圍介質無腐蝕性氣體；
6. 無濺水和淋水的場所；
7. 有瓦斯和煤塵爆炸危險的煤礦井下。

★ 型號命名：

★ 防爆標志：Ex db[ib Mb] I Mb;防爆類型：礦用隔爆兼本質安全型

★ 主要技術指標

（1）額定交流工作電壓：127V/220V/380V/660V AC（開關電源自適應寬電壓輸入）；

（2）供電電壓波動范圍：75%～110%；
（3）電源額定輸入功率：≤150W；
（4）電源頻率：48Hz～52 Hz；
（5）電源電壓失真：總的諧波分量應≤10%。

★ 電氣間隙和爬電距離

 接線端子電氣間隙和爬電距離應符合 GB3836.3-2021 中 4.3 和 4.4 的要求：
 本安接線端子之間：電氣間隙和爬電距離均≥2.0mm；
 非安信號輸入端子之間（≤24VDC）: 電氣間隙和爬電距離均≥2.0mm；
 非安輸出端子之間(≤250VAC): 電氣間隙≥5.0mm，爬電距離≥8.0mm；
 非安 660V AC 端子之間：電氣間隙≥10.0mm，爬電距離≥16.0mm；
 本安接線端子與非本安接線端子之間的距離≥50mm。

★ 安裝尺寸
（1）外形尺寸（長×寬×高）：419mm×260mm×163mm。
（2）重量：≈22.3Kg。
（3）外殼材料：Q235 鋼。

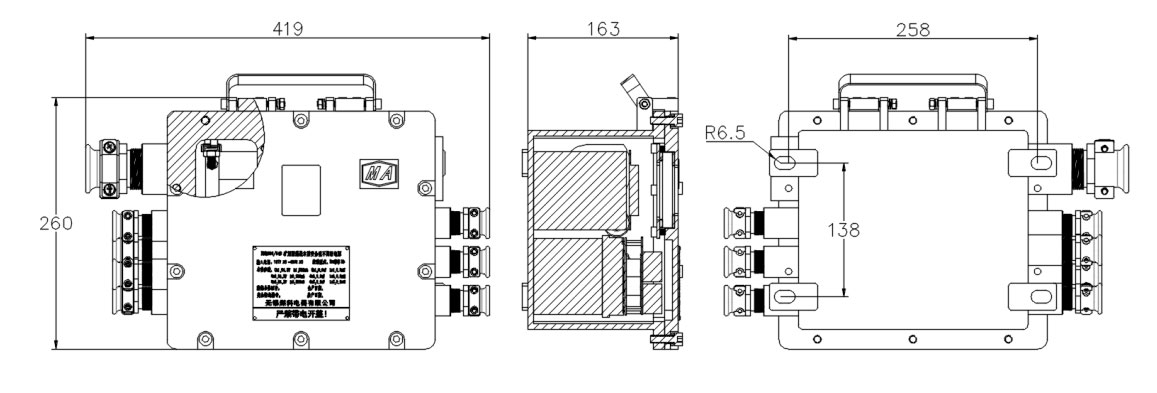

電源安裝尺寸如圖所示：
