安標證號：MAB201152     防爆證號：CQEx20.0010X

CCC證書編號：2020312303000464

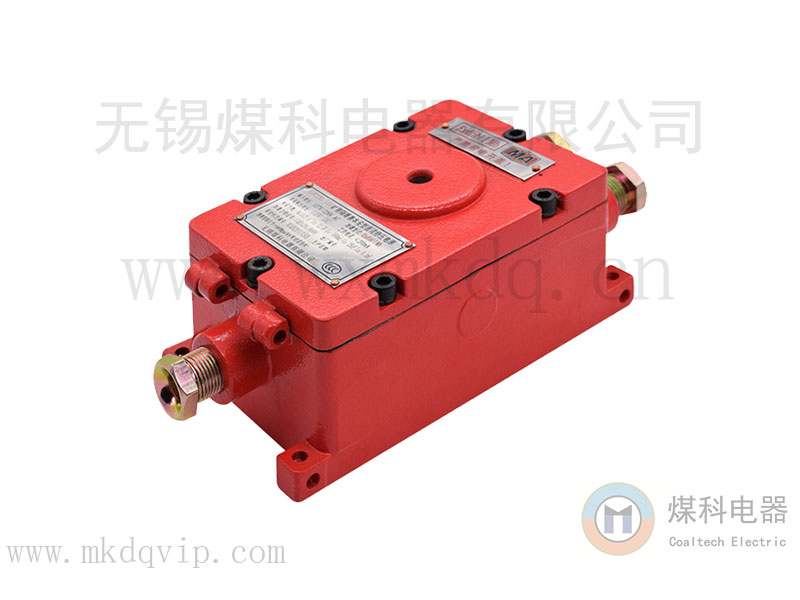

KDW220/9D礦用隔爆兼本安型直流穩壓電源（以下簡稱“電源”）可用于有瓦斯、煤塵等爆炸性危險場所，其外殼防護等級達到IP54，外殼采用硅溶膠精密澆鑄再精加工成型，內外表面進行防銹、涂漆處理，隔爆面進行磷化處理。內部集成無錫煤科電器有限公司生產的高性能模塊化的MKD-Q型輸出本質安全型電源模塊，該電源模塊輸出有雙重化過壓、過流、短路等保護。

本電源可以輸出一種有較高的帶載能力電壓，在煤礦井下給各種監控設備、傳感器等本質安全型電路提供穩定的電源；本電源體積小巧，重量輕，裝拆移位使用十分方便。

★ 使用環境條件：

1. 環境溫度：0℃～40℃；

2. 濕度：≤95％（+25℃）；

3. 環境大氣壓：86kPa～1l6kPa；

4. 無顯著振動和沖擊的場所；

5. 周圍介質無腐蝕性氣體；

6. 無濺水和淋水的場所；

7. 有瓦斯和煤塵爆炸危險的煤礦井下。

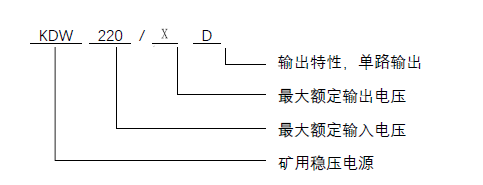

★ 型號命名：

★ 防爆標志：Ex db[ib Mb] I Mb;防爆類型：礦用隔爆兼本質安全型

★ 主要技術指標

 1.額定交流工作電壓：AC127V/AC220V；

 2.電壓范圍：75%～110%（95VAC～242VAC）；

 3.整機工作電流：≤500mA AC；

 4.額定輸出電壓：9V；

 5.額定輸出電流：2300mA；

 6.過壓保護值：≤9.5V；

 7.過流保護值：≤2500mA；

 8.輸出電壓偏離值：≤5%；

 9.短路電流：≤100mA；

 10.周期與隨機偏移峰峰值：≤250mV；

 11.負載效應：≤5%；

 12.源效應：≤5%。

 13.本安參數：Um：242V AC；  Uo：9.5V；  Io：2.5A；  Co：100uF；  Lo：0.05mH；

★ 電氣間隙和爬電距離

  接線端子電氣間隙和爬電距離應符合GB3836.3-2021中4.3和4.4的要求：

  電壓9V：電氣間隙和爬電距離均≥2.0mm；

  電壓AC127V/AC220V：電氣間隙≥5.0mm，爬電距離≥8.0mm；

  本安電路接線端子與非本安電路接線端子之間的距離≥50mm。

★ 安裝尺寸

長×寬×高：225mm×101mm×80mm。

重量：≈4.6kg
