安標證號:MAB201155 防爆證號:CQEx20.0006X
CCC證書編號:2020312303000464

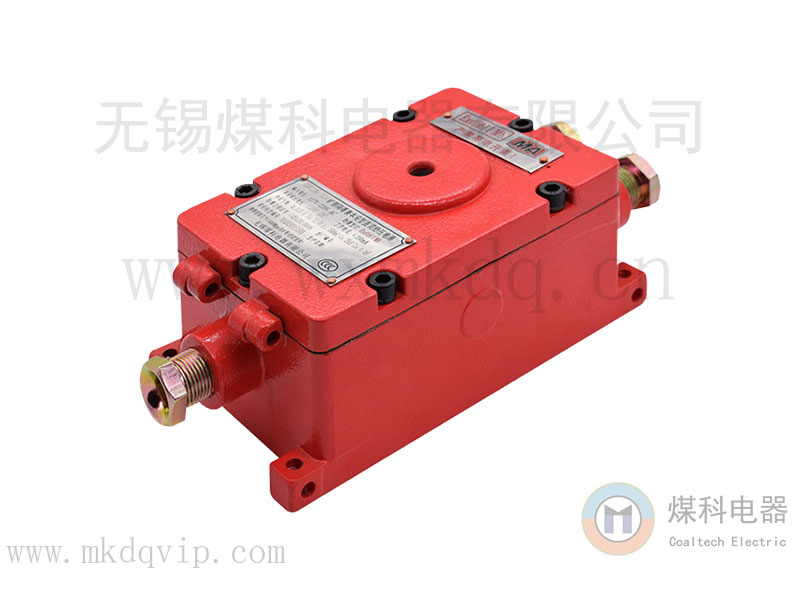

KDW220/12D礦用隔爆兼本安型直流穩壓電源(以下簡稱“電源”)可用于有瓦斯、煤塵等爆炸性危險場所,其外殼防護等級達到IP54,外殼采用硅溶膠精密澆鑄再精加工成型,內外表面進行防銹、涂漆處理,隔爆面進行磷化處理。內部集成無錫煤科電器有限公司生產的高性能模塊化的MKD-Q型輸出本質安全型電源模塊,該電源模塊輸出有雙重化過壓、過流、短路等保護。
本電源可以輸出一種有較高的帶載能力電壓,在煤礦井下給各種監控設備、傳感器等本質安全型電路提供穩定的電源;本電源體積小巧,重量輕,裝拆移位使用十分方便。
★ 使用環境條件:
1. 環境溫度:0℃~40℃;
2. 濕度:≤95%(+25℃);
3. 環境大氣壓:86kPa~1l6kPa;
4. 無顯著振動和沖擊的場所;
5. 周圍介質無腐蝕性氣體;
6. 無濺水和淋水的場所;
7. 有瓦斯和煤塵爆炸危險的煤礦井下。
★ 型號命名:
★ 防爆標志:Ex db[ib Mb] I Mb;防爆類型:礦用隔爆兼本質安全型
★ 主要技術指標
1.額定交流工作電壓:AC127V/AC220V;
2.電壓范圍:75%~110%(95VAC~242VAC);
3.整機工作電流:≤400mA AC;
4.額定輸出電壓:12V;
5.額定輸出電流:1400mA;
6.過壓保護值:≤12.5V;
7.過流保護值:≤1500mA;
8.輸出電壓偏離值:≤5%;
9.短路電流:≤100mA;
10.周期與隨機偏移峰峰值:≤250mV;
11.負載效應:≤5%;
12.源效應:≤5%。
13.本安參數:Um:242V AC; Uo:12.5V; Io:1.5A; Co:25uF; Lo:0.1mH;
★ 電氣間隙和爬電距離
接線端子電氣間隙和爬電距離應符合GB3836.3-2021中4.3和4.4的要求:
電壓12V:電氣間隙和爬電距離均≥2.0mm;
電壓AC127V/AC220V:電氣間隙≥5.0mm,爬電距離≥8.0mm;
本安電路接線端子與非本安電路接線端子之間的距離≥50mm。

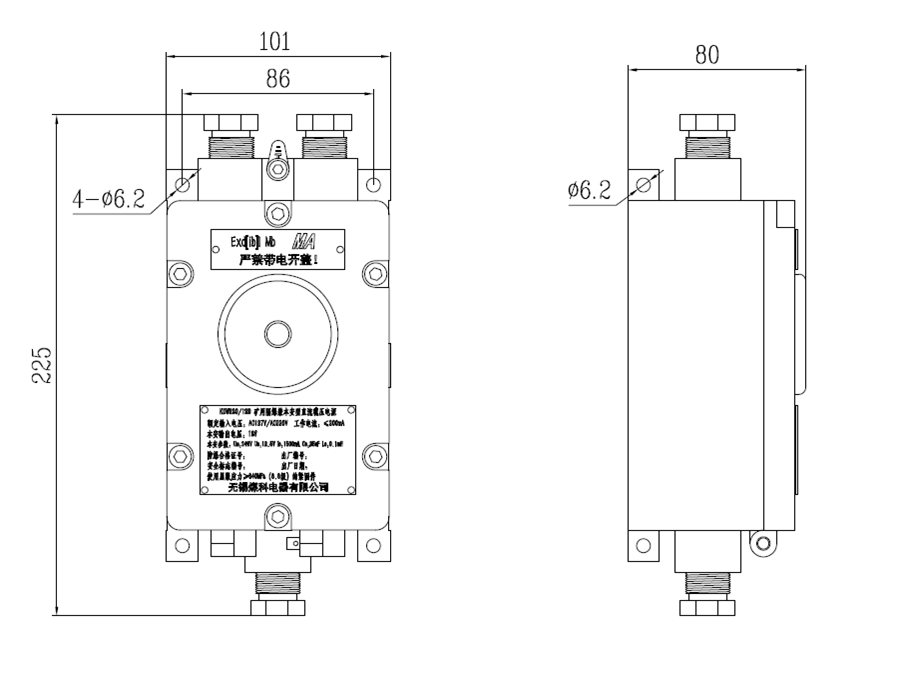

★ 安裝尺寸
長×寬×高:225mm×101mm×80mm。
重量:≈4.6kg
